- phase current
- фазный проводник
- ток фазы
- линейный ток
линейный ток
Ток, протекающий в линейном проводнике трехфазной электрической цепи, соединяющем источник и приемник электрической энергии.EN
phase current, I
value of the current flowing in each phase of an electrical distribution system
[IEC 61557-12, ed. 1.0 (2007-08)]FR
courant de phase, I
valeur du courant circulant dans chaque phase d’un réseau de distribution électrique
[IEC 61557-12, ed. 1.0 (2007-08)]

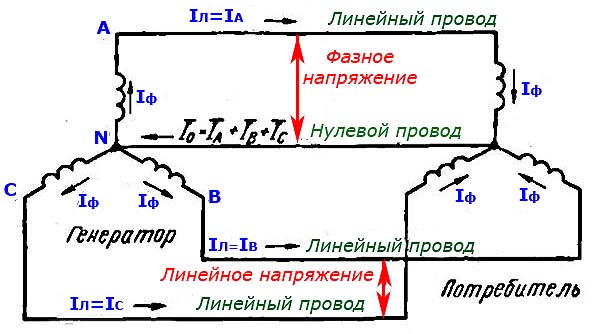

Четырехпроводная система трехфазного токаНейтраль - обшая точка соединенных концов фазных обмоток генератора (источника питания). То же самое относится и к потребителю (нагрузке).
Линейные провода (проводники) - проводники, присоединенные к началу фазных обмоток (А, В и С).
Звезда (соединение звездой) - представленное на рисунке соединение, в котором начала обмоток соединены в одну общую точку.
Нулейвой провод (проводник) или нулевой рабочий провод (проводник) - проводник соединяющий нейтрали генератора (источника питания) и потребителя (нагрузки). Нулевой провод выполняет роль обратного провода.
Линейное напряжение - напряжение между линейными проводами.
Фазное напряжение - напряжение между линейным и нулевым проводом.
Фазный ток - ток, протекающий по фазной обмотке генератора (источника питания) или потребителя.
Линейный ток - ток, протекающий по линейному проводу.
При соединении звездой линейный ток равен фазному.
При работе по нулевому проводу протекает ток, равный векторной сумме трех линейных токов: IА, IB и IC.
Если фазы нагружены равномерно, то ток нулевого провода равен нулю.
[На основе книги Кузнецов М. И. Основы электротехники. М, "Высшая Школа", 1964]Тематики
- электротехника, основные понятия
EN
- current phase
- line current
- phase current
FR
- courant de ligne
- courant de phase
ток фазы
—
[В.А.Семенов. Англо-русский словарь по релейной защите]Тематики
- релейная защита
EN
- phase current
фазный проводник
L
Линейный проводник, используемый в электрической цепи переменного тока.
[ГОСТ Р 50571.1-2009 (МЭК 60364-1:2005)]
фазный проводник
L
Линейный проводник, используемый в электрической цепи переменного тока.
Термин «фазный проводник» признан недопустимым Международным электротехническим словарем (МЭС). Вместо него МЭС предписывает применять термин «линейный проводник». Однако рассматриваемый термин целесообразно использовать в национальной нормативной и правовой документации.
Фазный проводник представляет собой частный случай линейного проводника, применяемого в электрической цепи переменного тока. Фазные проводники совместно с нейтральными проводниками и PEN-проводниками используют в электроустановках зданий для обеспечения электроэнергией применяемого в них электрооборудования переменного тока.
[http://www.volt-m.ru/glossary/letter/%D4/view/87/]EN
line conductor
phase conductor (in AC systems) (deprecated)
pole conductor (in DC systems) (deprecated)
conductor which is energized in normal operation and capable of contributing to the transmission or distribution of electric energy but which is not a neutral or mid-point conductor
[IEV number 195-02-08]FR
conducteur de ligne
conducteur de phase (déconseillé)
conducteur sous tension en service normal et capable de participer au transport ou à la distribution de l'énergie électrique, mais qui n'est ni un conducteur de neutre ni un conducteur de point milieu
[IEV number 195-02-08]Параллельные тексты EN-RU
Ensure in the installation that the Neutral will never be disconnected before the supplying AC lines.
[Delta Energy Systems]Электроустановка должна быть устроена таким образом, чтобы отключение нулевого рабочего проводника происходило только после того, как будут отключены фазные проводники.
[Перевод Интент]If the phase currents are connected correctly ...
[Schneider Electric]Если фазные проводники подключены правильно ...
[Перевод Интент]Phases must at least be marked L1, L2, L3, at the end and at connection points.
[Schneider Electric]Фазные проводники должны иметь маркировку L1, L2, L3 по крайней мере на концах и в точках присоединения.
[Перевод Интент]6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.
[ПУЭ]
ОПН (или РВ) на ВЛИ должны быть присоединены к фазному проводу посредством прокалывающих зажимов
[Методические указания по защите распределительных электрических сетей]
2.4.19. На опорах допускается любое расположение фазных проводов независимо от района климатических условий. Нулевой провод, как правило, следует располагать ниже фазных проводов. Провода наружного освещения, прокладываемые на опорах совместно с проводами ВЛ, должны располагаться, как правило, над нулевым проводом.
[ПУЭ]Недопустимые, нерекомендуемые
- фазовый проводник
Тематики
- электротехника, основные понятия
- электроустановки
Синонимы
- фазный провод
EN
- AC line
- hot wire
- phase
- phase conductor
- phase current
- supplying AC line
FR
- conducteur de phase
Англо-русский словарь нормативно-технической терминологии. academic.ru. 2015.
